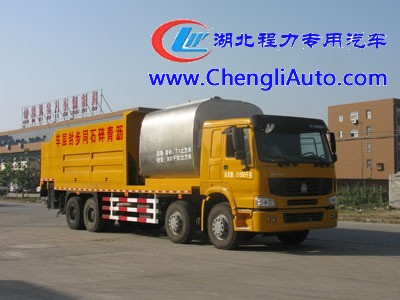

一、整机性能参数

◆ 产品型号：     CLW5310TFCZ3

◆ 底盘型号：     豪沃  ZZ1317N4667C1

◆ 工作车速：     3-10km/h（按电脑推荐车速行进）

◆ 撒布宽度：     4500mm

◆ 沥青撒布量：   0.2～4.0kg/m2

◆ 加热方式：     意大利进口柴油燃烧器（20万大卡/小时）

◆ 满载质量：     50t

◆ 空车质量：     21.6t

◆ 喷洒介质:      热沥青、热改性沥青、稀释沥青、乳化沥青橡胶改性沥青（应满足以下两个条件：1橡胶改性沥青粘度Haake190℃ 1500～2200Pa.s；2橡胶改性沥青喷洒温度       200～210℃；3.橡胶改性沥青喷洒宽度4500mm）

◆ 撒料规格：      S3～S24mm

◆ 沥青罐容量：    10m3

◆ 料仓容量:       16m3

◆ 外形尺寸：     12000×2500×3460

                  碎石同步封层车主要配置（国产）

序号	名称	型号、规格	数量
1	搅拌器	选装	1
2	发动机	WD615.95E （336马力）	1
3	沥青罐	10000L	1
4	料仓容量:	16立方（平斗）实际18立方	1
5	沥青泵	QGB950(浙江尚贵产）	1
6	液压泵	GPC4-50-25-20/20美国派克	1
7	整备质量	20600	1
8	最大总质量（kg）	31000	1
9	外形尺寸	12000/2500/3460	,
10	控制系统	CLW36-01（西门子）	1
11	发电机	5.5KW威马发电机	1



二、设备构成及结构特点

同步碎石车主要有沥青洒布系统、石料撒布系统、电气操作系统、辅机系统组成。

沥青洒布系统    喷洒系统主要有沥青罐体、加热部分、液压部分、控制部分和喷洒部分组成。

1、沥青罐    罐体外壁采用不锈钢磨砂板，中间加保温填料，内部由加热锅炉和导热油盘管组成，外观整洁大方。罐体外部增设的气控阀组，实现了沥青在管路中的大小循环，避免了沥青局部过热、老化。

2、加热部分    加热装置选用进口燃烧器和配套的高效锅炉，它具有燃烧效率高，雾化效果好，耗油量少，加热速度快，运行安全、稳定等。不需要人工的监护，保证管路中的沥青都能获得有效的加热温度。

3、液压部分    采用国际知名品牌的元件（液压泵、液压马达），保证传动性能的可靠。

4、控制部分    采用编码器分别准确检测车速、沥青泵转速，确保洒布精度，其中雷达、编码器以及主电路开关元件均是进口元件。设定洒布量后，PLC自动计算出车速和泵速，实现了洒布的自动控制，并可以为司机推荐合理车速。

5、喷洒部分    每个喷嘴的启闭都有气阀单独控制来实现，通过特殊的管道设计，保证压力均匀及良好的喷洒效果。

①石料撒布系统

石料撒布系统有料仓、料门控制机构和撒布器组成。

   料仓内安装2路传输带保证石料同布输出；料门为16路控制，采用了角度螺旋角度控制仪，要使料门达到某个开度，可在角度控制仪上设置料门打开角度，非常方便，准确。有效调整撒布均匀度，改变了传统石料撒布不均的情况；分料板和下料板的调节范围大，适用不同规格（S3～S24mm）的石料。

②电气操作系统

1、根据不同的工作需求给操作人员提供准确的洒布参数。

通过后操作台上显示屏参数的设定，实际测量参数不断的改变能准确的反应出设备的运行情况。

2、手动操作简单，能实现手动/自动的切换，提高了工作效率。

3、能根据路面的宽度随意调整喷洒沥青、撒布石料的宽度。

4、采用限位开关装置，对喷头架、料仓升降的进行控制，避免超程使人机受到伤害。

5、配置导热油自动报警装置，具有料位上限、下限报警，沥青下限报警指示功能。

三、设备优点

◆ 独家采用全液压驱动模式，不需要添加任何辅助动力使操作更加简单方便。

◆ 独家采用高效的导热油锅炉升温，使温升速度大大的得到提升，打破了传统的烟道加温方式。

◆ 该设备料斗采用传输带进行石屑撒布施工，更方便涵洞施工、桥下施工、以及弯道施工；

◆ 该设备完全采用电气控制，自动化程度高，，能精确的计算出设备在施工过程中沥青喷洒量和石屑撒布量的多少；

◆ 料门控制采用角度仪，保证设备下料的精度；

◆ 降低了施工的劳动强度，节约了人力资源，降低施工成本，提高工作效率、工作质量；

◆ 整机运行稳定，撒布均匀，可自由调节洒沥青撒料宽度；

◆ 良好的保温层确保保温性能指数≤20℃/8h，且防腐耐用；

◆ 可以喷洒各种沥青介质，撒布从S3～S20mm的石料；

◆ 设备采用加工精确度高的喷嘴，使每个喷嘴喷洒一致性和喷洒效果得到充分保证；

◆ 整体操作更具人性化，具有远程控制，也有现场操作，给操作者带来了很大的便利；

◆ 通过电气控制与液压系统恒压装置的完美结合，实现了零起步喷洒；

◆ 整机经过多次的工程施工改进，工作性能可靠，操作维护方便，性价比高。
